1-6kW 3D 5축 레이저 절단기 TF4025
뛰어난 디자인과 첨단 기술을 갖춘 3D 5 축 레이저 절단기는 항공 우주, 자동차 제조, 정밀 금형 및 기타 고급 제조 산업에서 빛을 발하며 복잡한 부품을 정확하고 효율적으로 처리 할 수 있습니다.
- 레이저 출력: 1kW-6kW
- 가공 면적: 4000*2500mm
- 최대 축 회전 속도: 120r/min
성능 이점
본 기계는 절삭 축 각도 전환 속도가 빠르고, 모든 종류의 절삭 경로에 언제든지 대응할 수 있어 24시간 중단 없는 안정적인 생산을 실현하고 가공 효율을 크게 향상시켜 3차원 형상 표면 절삭에 이상적인 선택입니다.

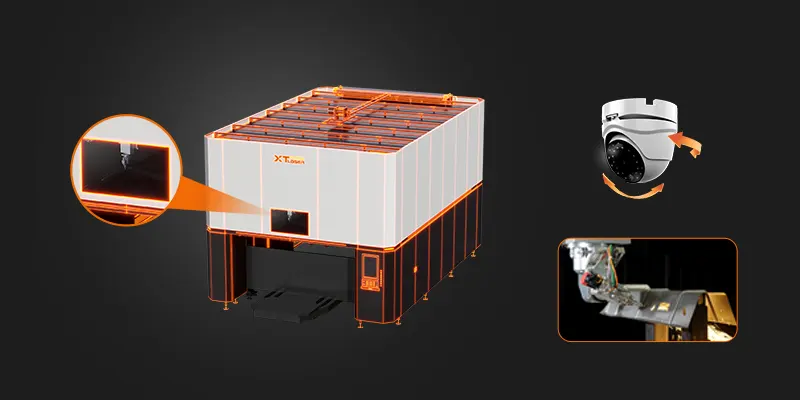

본 기계는 원형 디자인과 견고한 구조를 갖추고 있어 스파크 비산을 방지하고 레이저 복사를 차단하며 연기 확산을 줄입니다. 독립형 모니터 디스플레이는 작업 상태에 대한 실시간 정보를 제공합니다.
본 기계는 탄소강, 스테인리스강, 알루미늄 합금, 티타늄 합금, 구리 및 기타 금속 소재의 3차원 절삭 및 평판 절삭을 실현합니다. 또한, 형상 파이프, 스탬핑 부품, 주조 부품 등 복잡한 형상의 가공물에도 호환되어 기존 기술로는 가공이 어려웠던 문제를 해결합니다.
| 모델 | XT-TF4025 |
| 레이저 파워 | 1kW-6kW |
| 처리 영역 | 4000*2500mm |
| Y축 이동/최대 속도 | 2500mm / 90m/min |
| X축 이동/최대 속도 | 4000mm / 90m/min |
| Z축 이동/최대 속도 | 800mm / 50m/min |
| C축 이동 | ±360° |
| A축 이동 | ±135° |
| W축 이동/최대 속도 | ±12.5mm / 30m/min |
| XYZ 위치 정확도 | ±0.03mm |
| XYZ 재위치 정확도 | ±0.02mm |
기계적 이점
이 기계는 360° 회전과 ±135° 스윙을 실현할 수 있는 고정밀 5축 연동 절단 헤드를 장착했으며, 절단 경로가 빠르고 정확하여 복잡한 곡면을 쉽게 절단할 수 있습니다.
제어 시스템의 장점
장비에는 전문 제어 시스템과 내장 된 여러 기능이 장착되어있어 처리 정확도와 효율성을 크게 향상시키고 고장률을 줄이며 비용을 절감 할 수 있습니다.
TF4025 레이저 절단기는 5축 연동 절단 헤드를 장착하여 평면 및 3D 절단을 모두 지원합니다.
고정밀 제어, 실시간 동기화 피드백, 신호 안정성 및 간섭 방지, 지능형 처리의 효율적인 통합을 제공합니다.
절단 헤드는 충돌 방지 유도 설계를 채택하여 절단 헤드와 플레이트의 충돌로 인한 레이저 헤드 손상을 방지합니다.
5축 3D 레이저 절단기는 자동차 제조, 항공우주, 금형 제조, 의료 장비, 철도 운송 및 기타 산업 분야에서 사용할 수 있습니다.
걱정 없는 서비스 보장
당사는 고객의 실제 요구와 사용자 경험을 중시하며 전 세계 고객에게 시기적절하고 효과적인 서비스를 제공합니다.
기계 유지보수
보증 기간 동안 유지보수 담당자가 기계 구조, 전기 시스템, 제어 시스템 등을 포함한 현장 유지보수 서비스를 제공합니다.
유연한 교육
XT LASER는 온라인/오프라인 무료 조합 교육 프로그램을 제공하며, 필요에 따라 자유롭게 선택할 수 있습니다.
하루 종일 기술 지원
7×24시간 3단계 대응(30분 이내 긴급 문제), 원격 안내 + 프로세스 매개변수 라이브러리의 실시간 업데이트.
자주 묻는 질문
궁금한 점이 있으신가요? 다음 자주 묻는 질문을 통해 혼란을 해결할 수 있습니다.
파이버 레이저 절단기는 스테인리스강, 탄소강, 알루미늄, 구리, 합금강, 아연 도금 강판, 티타늄 등 대부분의 금속 재료를 절단할 수 있습니다. 판금 가공, 주방용품, 항공우주, 금속 캐비닛, 자동차 부품, 건설 및 기타 산업 분야에서 널리 사용됩니다.
레이저 절단 기술은 기존 절단 방식(예: 화염 절단, 플라즈마 절단, 워터젯 절단)에 비해 상당히 포괄적인 장점을 가지고 있습니다.
고정밀 레이저 절단, 좁은 절단 폭, 매끄럽고 거친 부분 없음, 열영향부 작음, 2차 연삭 및 연마 불필요
비접촉 가공, 기계적 응력 없음, 공구 마모 또는 재료 변형 방지
지능형 네스팅 시스템을 통해 절단 경로를 최적화하고, 모서리 낭비를 줄이며, 가공 비용을 절감합니다.
지능형 제어 시스템(예: 버스 통신, 자동 적재 및 하역, 시각적 위치 지정)과의 원활한 연결을 지원하여 24시간 무인 생산을 실현합니다.
파이버 레이저는 전기 광학 변환율이 30% 이상이며, 에너지 소비량이 적고 비용 효율적입니다.
절단 패턴을 빠르게 전환하고 절단 효율을 높여 시간과 비용을 절약할 수 있습니다.
당사 장비는 CE 인증을 받았으며, 완전 밀폐형 보호 챔버, 비상 정지 버튼, 레이저 보호 연동 시스템을 갖추고 있으며, ISO 안전 기준을 준수하므로 안심하고 구매하고 사용하실 수 있습니다.
XT LASER 5축 3D 레이저 절단기의 레이저 출력은 1000~6000W 중에서 선택할 수 있으며, 위치 정확도는 ±0.05mm, 반복 정확도는 ±0.03mm로 복잡한 곡면의 고정밀 절단에 적합합니다.
레이저와 절단 헤드는 모듈식 설계를 채택하여 가이드 레일과 렌즈만 매일 청소하면 됩니다. 초점 렌즈의 수명은 약 6~8개월이며, 노즐 수명은 사용 빈도에 따라 달라지며 보통 2~4주입니다.
XT LASER의 판금 레이저 절단기는 시각적인 조작 인터페이스와 상세한 사용 설명서를 갖추고 있어 초보자도 빠르게 시작할 수 있습니다. 초보자라면 사용 전에 안전 지침을 읽어보거나 온라인으로 전문 기술자에게 문의하시기 바랍니다.
